酸雾吸收塔

　　一、 结构特点： 该塔具体结构为贮液箱、进风段、喷淋段、除沫装置、排气口等组成。其特点是：制作方便、便于安装维修、强度高、占地面积小。喷淋型式采用填料、喷淋，使气液更充分接触，提高净化效率。本塔配用玻璃钢离心通风机和防腐水泵即可。本塔可配备气体在线分析仪、PH控制计、差压变送器、压力传感器、流量传感器、电导率仪、液位控制计、电磁阀、变频器及控制柜等组成的控制系统，以上控制情况匀以数字形式显示在显示器上。是管理人员一目了然，并有故障报警，便于管理与维护。
    二、 工作原理：1、喷淋式填料酸雾吸收塔，采用氢氧化钠溶液为吸收中和液来净化废气。气体由耐腐蚀离心风机压入或吸入进风段，再向上流动至填料层，与喷淋中喷出的中和液接触反应，根据废气各项指标，调节中和液的浓度，使废气净化达标后通过除雾器排入大气中。
   2、吸收酸气后的中和液流入到贮液箱中循环使用。
   3、中和液吸收酸气后浓度降低，由控制系统自动加药补充中和液的浓度，达到中和液的循环使用。

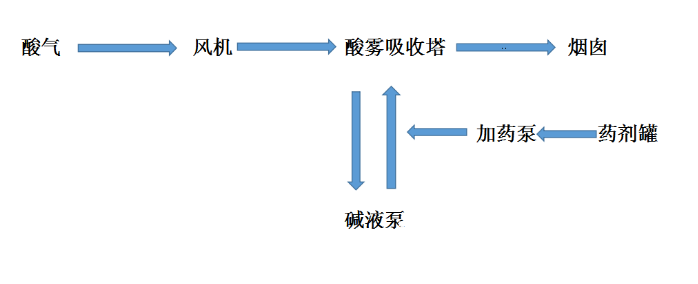

三、工艺流程：
